USB підігрів нагрівальний елемент 30х30см 5V 9W + регулятор нагріва 3 рівні підігріву

Модель із підключенням до USB + регулятор потужності (3 рівні).

Початково, це обігрів сидіння. Але, хлопці, використовують його для відігріву рук і ніг у холодних окопах, коли не можна палити багаття.

ВАЖЛИВО! Перед замовленням об'єктивно оцінюйте можливості нагрівального елемента. Він споживає близько 9Вт і гріє на ці ж 9Вт. Відігріти змерзлі руки/ноги їм можна (дотримуючись рекомендацій нижче), обігріти приміщення – не можна. 9Вт – є 9Вт.

Рекомендації від тих, хто на практиці використовував USB грейку:

1) Розміщувати грійку тільки на термоізолюючій та сухій підкладці, типа каримату, пінки ітд. На сирій землі, сталевому листі, бетоні і тд - ефекту не буде - 9Вт, це не велика потужність і все тепло йтиме «в підлогу» (нагрівачів, такого типу, потужніше, на жаль, немає).

2) Для живлення вибирати повербанки з максимально високою напругою на виході. Чим вищче напруга, тим вище потужність (цифри нижче).

3) Добре підходить для відігріву замерзлих ніг чи рук. Приклад: покласти сухий карімат, на карімат нагріва, на нагрівайку босі, бажано витерті насухо ноги. В ідеалі, зверху ніг покласти ще одну нагрівайку і загорнути кариматом зверху. Те саме для рук. Головне - зробити термоізоляцію навколо нагрівайки, щоб все тепло йшло на нагрівання кінцівок, а не навколишнього середовища / предметів.

4) Можна використовувати для підігріву спального місця. Вимога та сама – термоізоляція від підлоги. Та й кількість нагрівачів має бути від 3-х штук (в ідеалі 5-6).

Раніше, на замовлення, ми робили систему підігріву спального місця на 6 елементів, що працює від автомобільного акумулятора (12В) із системою зниження напруги до 5В, можливістю регулювати потужність нагріву та із захистом акумулятора від глибокого розряду. Запчастини для системи залишилися (можемо продати і дати схему підключення/складання), але зараз, зібрати систему, на жаль, у нас нема кому.

Спектр практично не обмежений: підігрів сидіння, подушки, теплий килимок для ніг, підігрів спального місця та інш..

Відповіді на питання, що часто ставляться (до якої температури нагрівається панель, на скільки часу роботи вистачить мого певербанку) читайте в самому кінці опису.

Тепловиділяючий елемент вбудований між двома шарами, що володіють різними властивостями.
Чорний шар добре проводить тепло - його потрібно спрямовувати у бік об'єкта, що обігрівається.
Білий шар має теплоізоляційні властивості (але він тонкий, тому рекомендується розміщувати грійку на карімат).

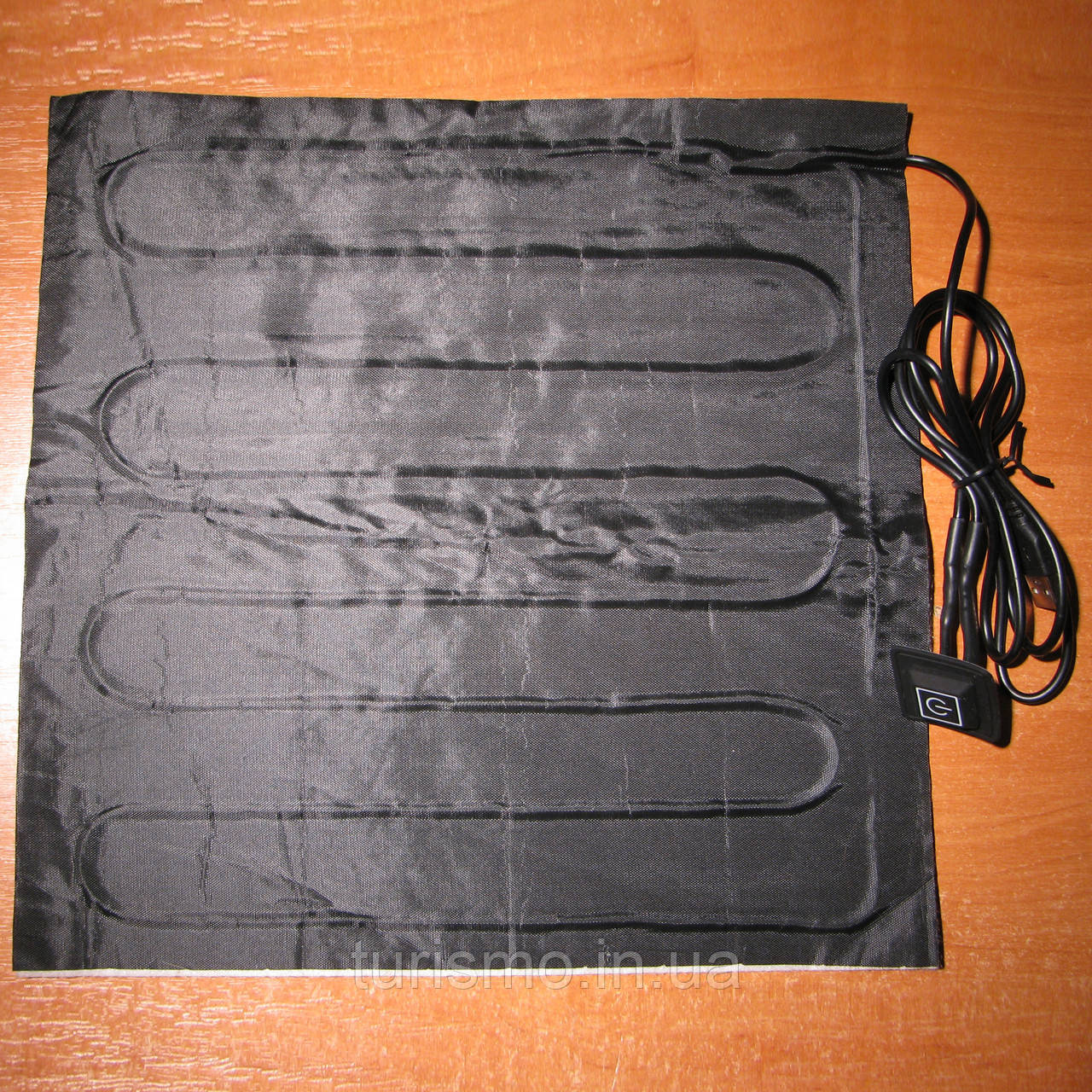

Розмір тканинної частини панелі 30х30см±3%. Розташування тепловиділяючого елемента панелі видно на фото.

Для включення панелі – затиснути кнопку на 3 секунди – загориться червоне світло – це 100% потужності.
Ще одне коротке натискання – загориться синє світло – 75% потужності.
Ще одне коротке натискання – загориться зелене світло – 50% потужності.
Ще одне коротке натискання - знову увімкнутися червоне світло, потужність 100% і так по колу.
Для відключення живлення – затиснути кнопку на 3 секунди.
Регулятор працює в імпульсному режимі - відключаючи та включаючи живлення панелі з такими інтервалами, які забезпечують сумарну потужність 75% та 50%. На 100% струм безперервний.

Важливо! Під час перевірки панелі на пошті врахуйте 2 моменти:
1) використовуйте або хороший повербанк, здатний видавати 2А з напругою 5,1-5,2В або адаптер живлення від сучасного телефону (дешеві повербанки або розетка USB на Новій пошті не можуть забезпечити необхідну кількість енергії)
2) Після підключення панелі до джерела живлення – розмістіть грійку на карімат/пінку і дайте їй час вийти в режим 3-5 хвилин (вона повинна спочатку нагріти себе та поверхню, що підстилає). Потім вже перевіряйте її нагрівання рукою.

Нагрівальна панель розрахована на живлення від стандартного USB порту 5В, панель споживає струм 1,78А, потужність 8,9W.

Для живлення панелі підходять будь-які USB джерела, здатні тривалий час видавати струм 2А (адаптери живлення, повербанки*)

Потужність панелі залежить від напруги USB джерела живлення під навантаженням та температури самої панелі**.

Оскільки різні USB джерела можуть видавати різну напругу під навантаженням, ми здійснили виміри з різною напругою***:
1) При напрузі 5,3В, струм 1,93А, потужність 10,24W****
2) При напрузі 5,2В, струм 1,87А, потужність 9,74W
3) При напрузі 5,1В, струм 1,83А, потужність 9,35W
4) При напрузі 5,0В, струм 1,78А, потужність 8,93W
5) При напрузі 4,9В, струм 1,74А, потужність 8,55W
6) При напрузі 4,8В, струм 1,70А, потужність 8,20W
7) При напрузі 4,7В, струм 1,66А, потужність 7,82W
8) При напрузі 4,6В, струм 1,62А, потужність 7,49W

* При використанні в якості джерела живлення повербанк, ви повинні усвідомлювати, що панель досить потужний споживач і істотно розряджатиме повербанк під час роботи. Якщо повербанк не має великої ємності, можливо є сенс вибрати панель із регулятором потужності.

** У міру нагрівання панелі її потужність трохи знижується. Наприклад, при випробуванні з напругою живлення 5,3В, за півгодини роботи панелі сила струму впала з 1,93А до 1,78А, потужність відповідно знизилася з 10,24W до 9,51W. При цьому температура на тепловиділяючій частині панелі підвищилася з 27°С до 49°С (у вимірі зростання температури застосовувалася термоізоляція пінкою з двох сторін).*****

*** Виробник допускає коливання потужності від панелі до панелі в діапазоні ±4% для моделі з прямим підключенням та ±8% для моделей з контролером.

**** Незважаючи на те, що панель розрахована на роботу від 5В, випробування напругою 5,3В пройшла успішно. Був розігрів з 27°С до 49°С (у вимірі зростання температури застосовувалася термоізоляція пінкою з двох сторін)*****, матеріал панелі не змінився від такого нагрівання. Тим не менш, слід розуміти, що напруга живлення 5В, що рекомендується виробником.

***** Зверніть увагу, високі температури нагріву, досягаються тільки при хорошій термоізоляції панелі з обох боків. Залежність температури нагрівання від теплоізоляції наочно показано на відео нижче.

Клієнти часто запитують: «На скільки годин роботи такого нагрівального елемента вистачить їхнього повербанку?». Від нас відразу ж йде низка питань: наскільки гарний Ваш повербанк, яка у нього реальна ємність, за якої температури буде працювати панель (як написано було вище – сила струму, що пропускається панеллю, залежить від температури самої панелі)? Оскільки в завданні багато змінних і невідомих - точну відповідь можна дати тільки на практиці використовуючи цю панель і повербанк.
Для орієнтиру проведемо теоретичний розрахунок.
Маємо хороший, якісний повербанк на чесні 20000mAh з хорошим ККД 85%.
У такому повербанку запасено 74Wh енергії (20Ah x 3,7V).
З ККД 85% повербанк може віддати 62,9 Wh.
Хороший повербанк видає щонайменше 5,1V. Перекладаємо 62,9Wh в ампер-години при 5,1V (62,9Wh / 5,1V) - отримуємо 12,33Ah.
При 5,1V панель на 100% пропускає струм 1,83А.
Отже, орієнтовно, такого повербанку вистачить на 6,7 годин (12,33Ah / 1,83А) роботи панелі.

Не менш часте запитання: «до якої температури нагрівається панель?»
Відповідь це питання залежить від безлічі чинників, наприклад:
- яка початкова температура панелі
- яка напруга у Вашого джерела живлення під навантаженням
- яка теплоізоляція панелі буде від зовнішнього середовища
- наскільки холодний буде об'єкт, що обігрівається панеллю і наскільки високою є теплопровідність цього об'єкта.

Для демонстрації роботи панелі з гарною теплоізоляцією ми записали коротке відео – нагрівання панелі протягом 30 хвилин (відео прискорено).
На відео видно, що панель покладена на пінку, на нагрівальну жилу панелі встановлена термопара, підключена до мультиметра, зверху панель накрита ще однією пінкою. Повербанк, що живить панель, видає під навантаженням більше 5,1В. Через 30 хвилин температура практично стабілізувалася. Якщо прибрати верхню пінку і замість неї покласти молоток – температура почне падати. Якщо прибрати молоток і знову покластися пінку - температура почне зростати.

Сподіваємось, що це відео допоможе Вам знайти відповідь на запитання «до якої температури нагрівається панель?»
