Дозиметр, детектор радіації, лічильник Гейгера, радіометр, вимірник іонізуючого випромінювання, BR-9B оновлена

Дозиметр BR-9 (оновлена модель XR1*) – портативний прилад для визначення рівня радіації, що працює на базі лічильника Гейгера-Мюллера (GM tube).

Підходить для побутового застосування (перевірка будівельних матеріалів, елементів конструкцій приміщення, перевірка забруднення води чи інших продуктів харчування радіоактивними речовинами).

Рекомендуємо ознайомитися з рекомендаціями з експлуатації та загальними відомостями про норми рівня радіації (інфо, після розділу "Комплект постачання")

Питання відповідь:

П: Чи впевнені ми, що прилади, які ми продаємо, реально працюють, а не видають довільні числа?

В:Так! І ось чому:

1) Прилад усередині реально містить лічильник Гейгера-Мюллера, на відміну від дешевих підробок (див. фото №3)

2) Рівень фонового випромінювання в нашому місті, за даними з відкритих джерел, коливається в межах від 0,08 до 0,15 мкЗв/год – саме такі значення показують прилади при обов'язковому тестуванні перед продажем (див. фото №4)

П: Гаразд, фонове випромінювання загалом майже скрізь однакове – а раптом «хитрі китайці» просто прописали значення, що виводяться на дисплей?

В: Як написано вище, прилад містить реальний лічильник Гейгера-Мюллера, а отже, вже немає жодного сенсу хитрувати.

П: Ну, а все-таки, ви тестували прилади на радіоактивних матеріалах?

В: У нас немає радіоактивних матеріалів, тому що їхній обіг обмежено! АЛЕ! Для перевірки (насамперед для себе) ми знайшли природне джерело з рівнем іонізуючого випромінювання вище фонового. Ним виявився граніт, який використовується у декорації однієї з вулиць нашого міста. Так ось, біля цього граніту, детектор фіксував рівень випромінювання вдвічі вищий за фоновий. (Див. фото №5). Важливо! Не кожен граніт має рівень випромінювання вище за фонове! Нам вдалося знайти такий лише з 4-ї спроби.

Прилад працює від 3-х пальчикових (АА) батарейок**/акумуляторів або від роз'єму micro USB***

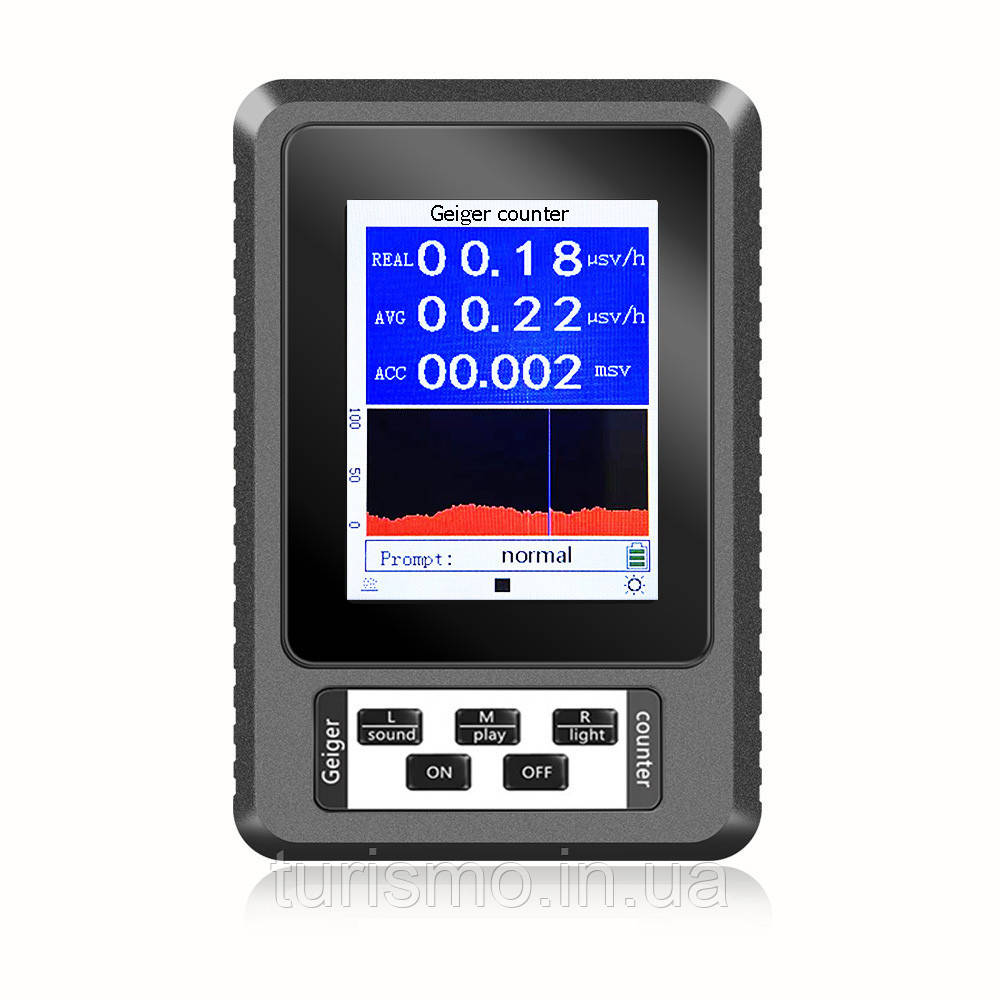

Дозиметр має великий LCD дисплей, що відображає одразу 5 параметрів:

1) Реальний рівень іонізуючого випромінювання (радіоактивності) (REAL)

2) Середній рівень іонізуючого випромінювання (AVG – відображається через деякий час після увімкнення, оскільки приладу необхідно накопичити статистичні дані)

3) Нагромаджена доза опромінення за весь час роботи приладу (ACC)

4) Графік, що відображає динаміку зміни інтенсивності іонізуючого випромінювання

5) Приблизний рівень заряду батарей, а точніше напруга в ланцюзі живлення (за нашими вимірами: 3 смужки – напруга вище 3,3 В, 2 смужки – напруга нижче 3,3 В, але вище 2,7 В, 1 смужка – напруга нижче 2,7 В , при цьому дисплей стає менш яскравим і час замінити батарейки)

Дозиметр має просте керування, зрозуміле навіть дитині.

Затискання кнопки ON включає прилад. На старті, на екрані з'являється інструкція англійською, натискання будь-якої кнопки (L, M або R включає відображення параметрів). Натискання кнопки OFF – вимикає пристрій.

Технічні характеристики:

Тип датчика: GM tube (лічильник Гейгера - Мюллера)

Тип випромінювання, яке здатен реєструвати прилад: β, γ, X-Ray (бета, гама, рентгенівське випромінювання)

Діапазон енергії іонізуючого випромінювання: від 20 кэВ до 3.0 МэВ

Чутливість датчика: 80 імпульсів за хвилину/мкЗв (за ізотопом Co-60)

Роздільна здатність: 0,01 мкЗв/год

Діапазон виміру в реальному часі: 0-99,99 мкЗв/год

Діапазон виміру загальної накопиченої дози: 0-99,999 мЗв/год

Похибка вимірів у реальному часі: ≤10%

Похибка вимірювань середнього рівня випромінювання: ≤3%

Живлення: 3 елементи АА** (пальчикова батарейка 1,5В або акумулятор 1,2В) або 5В micro USB***

Сила струму при живленні від USB з увімкненим дисплеєм всього: 31мА (див. фото №6) ****

Сила струму при живленні від USB з відключеним дисплеєм лише 18мА (див. фото №7)****

Габарити приладу: 105х70х30мм

Комплект поставки: Дозиметр із захисною плівкою на екрані, інструкція (англійська, російська), коробка. Батарейки та USB кабель до комплекту не входять.

Про радіоактивність та підходи до її вимірювання.
Рівень радіації (радіаційний фон) завжди вищий за нуль.
Радіаційний фон походить від багатьох джерел, як природних, так і штучних. До них відносяться як космічне випромінювання, так і радіоактивність навколишнього середовища від природних радіоактивних матеріалів (таких як радон та радій), а також штучне медичне рентгенівське випромінювання, глобальні випадання внаслідок випробувань ядерної зброї та радіаційних аварій.
В Україні прийнято безпечний рівень радіаційного фону до 30 мікрорентгенів на годину.
Дозиметр відображає радіоактивність у мікрозивертах за годину (µSv/h).
1 мікрорентген на годину [мкР/год] = 0,01 мікрозиверти на годину [мкЗв/год].
30 мікрорентген на годину = 0,3 мікрозиверти на годину (µSv/h)
Якщо середній рівень випромінювання (AVG) за приладом не перевищує значення 0,3 µSv/h, це свідчить про те, що рівень радіації знаходиться в безпечних межах.
Рівень випромінювання у реальному часі (REAL) завжди змінюється – так і має бути. Іноді значення можуть скакати на ±0,12 µSv/h. Це пов'язано з нерівномірністю розподілу іонізуючих частинок у просторі за одиницю часу.
Якщо потрібно виміряти радіаційний фон вашого простору – увімкніть прилад і дочекайтеся поки прилад набере статистику (AVG). Середній фон (AVG) вираховується один раз, при включенні приладу і він не змінюється, поки не включити прилад повторно.
Якщо потрібно визначити, чи не володіє предмет, що вивчається, підвищеною радіоактивністю – увімкніть прилад, дочекайтеся перших значень REAL, і поступово наближайте прилад до досліджуваного зразка. Якщо значення в полі REAL починає помітно зростати, а також зростає частота клацань приладу – це говорить про те, що зразок має підвищену радіоактивність.

Нижче ми даємо рекомендації з експлуатації з особистого досвіду (цих відомостей немає в інструкції). Рекомендуємо уважно вивчити та дотримуватись рекомендацій при використанні приладу.

* XR1 - це оновлена модель BR-9. На кришці може бути маркування BR-9, але корпус і начинка будуть вже XR1. В оновленій версії покращено мікроелектронне оснащення, на задній стінці з'явився отвір для кріплення на стіну і з'явилося додаткове перфороване вікно над частиною лічильника Гейгера-Мюллера (див. фото №8), що теоретично, дозволяє фіксувати менш потужне (енергетично) випромінювання від точкових джерел. Але є й невеликий мінус – на дисплеї мкЗв підписаний з помилкою – usv замість правильного µsv – але на фактичні виміри це ніяк не впливає - У НОВИХ ПАРТІЯХ (ЩО ЗАРАЗ У ПРОДАЖІ) НЕДОЛІК УСУНЕНО!

** При використанні батарей допускається встановлення тільки НОВИХ батарей з однієї партії, що мають однакову напругу. Якщо встановити різні батареї або однакові батарейки різного рівня заряду, вони ОБОВ'ЯЗКОВО потечуть і зіпсують прилад. Найкраще використовувати акумулятори або живлення від USB 5В. При тривалому зберіганні приладу без використання – виймайте батарейки та зберігайте їх окремо!

При роботі від батарейок/акумуляторів, у міру їх розряду, падає напруга в ланцюги живлення. При падінні напруги нижче 3,3 (по 1,1 на батарейку) дисплей починає втрачати яскравість, прилад при цьому продовжує роботу. Прилад продовжує роботу при напрузі нижче 2,5В, екран при цьому практично повністю гасне, але енергія з джерела живлення продовжуватиме споживатися - це може призвести до виходу з ладу акумуляторів або батареї потечуть. Не залишайте прилад увімкненим без нагляду на довго (більше години). Якщо екран помітно втратив яскравість – замініть елементи живлення.

*** Прилад працює від будь-якого USB порту 5В. Для підключення використовуйте кабель micro USB (не входить до комплекту). Виробник передбачив одночасну роботу від USB та заряд акумуляторів, встановлених у прилад. Це рішення має як плюси – так і мінуси.

Плюс він один: Можливість підзарядити акумулятори, якщо під рукою немає зарядного пристрою.

Мінуси:

- У ланцюзі заряду акумулятори підключені послідовно і контролер не зможе точно визначити рівень заряду кожного акумулятора – він зможе орієнтуватися лише на загальну напругу в ланцюзі. Якщо акумулятори мають різну ємність, то при такій зарядці акумулятори можуть залишитися не дозарядженими, а деякі будуть перегріватися через перезаряд. Найкраще заряджати акумулятори у спеціалізованих зарядних пристроях!

- КАТЕГОРИЧНО заборонено підключати живлення 5В через USB, якщо в приладі встановлені батареї. Батарейки не розраховані на зарядку і неминуче потечуть чи вибухнуть!

Найкраще взяти за правило – перед підключенням до USB – дістати з приладу батарейки/акумулятори!

**** Струми споживання приладу мізерні (31мА з дисплеєм і 18мА без дисплея), тому більшість повербанків будуть відключатися через деякий час, так як навантаження менше 50мА вони не сприймають. Якщо Ваш повербанк вимикається, Ви можете підключити до нього до другого порту якесь навантаження – наприклад, поставити заряджатися телефон. Найкраще, для тривалої роботи приладу від USB використовувати якесь джерело живлення, не чутливе до рівня навантаження – наприклад USB порт комп'ютера або адаптер живлення від телефону з виходом USB.

***** Для побутових цілей - це ідеальний детектор радіації з огляду на його ціну/якість. Однак слід розуміти, що за точністю вимірювання, цей прилад трохи поступається професійним детекторам, які коштують у 5-10 разів дорожче. Якщо Ви хочете визначити, чи досліджуваний матеріал має небезпечний для здоров'я рівень радіоактивності - цей детектор, відмінний вибір! Він справді реагує у реальному часі зміну радіоактивного фону.
